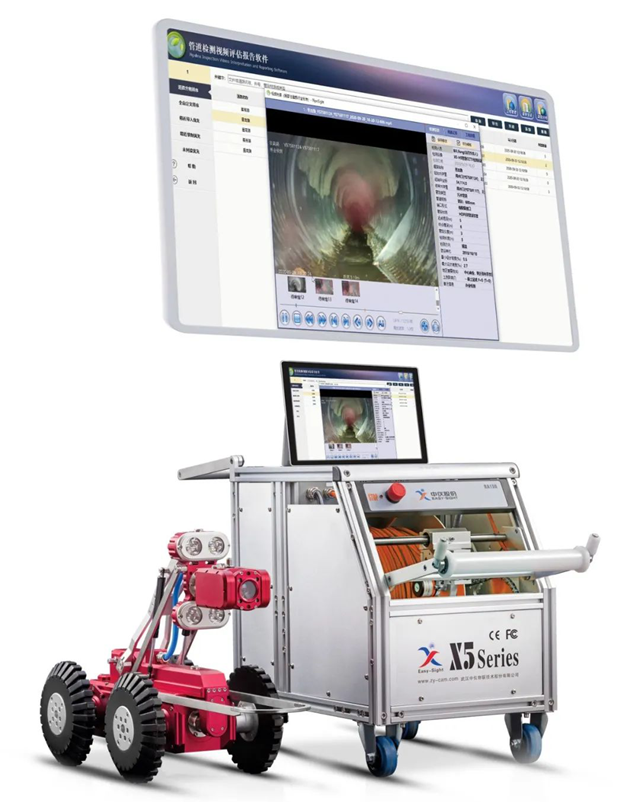

X5-HL管道3D量化CCTV檢測機器人搭載雙激光掃描鏡頭，配合原有的高清攝像頭，將管道的視頻數據和二維輪廓數據實時同步呈現，并最終通過數據分析軟件實現管道三維輪廓顯示。它能夠在進行CCTV檢測的同時，掃描出管道輪廓斷面，可用于管道尺寸測量、變形測量、管底沉積測量等。
中儀股份第五代AI管道機器人的智能采集系統，能對管道缺陷進行實時判讀，自動標記。檢測成果導入到pipesight報告軟件，可將智能識別的缺陷判讀記錄關聯播放進度以圖片列表形式進行展示，由人工審核后快速生成檢測評估報告。缺陷在檢測過程中由智能判讀系統自主完成，判讀效率是專業人員人工判讀的3倍以上。
X5-HL管道3D量化檢測機器人產品概述：
X5-HL管道3D量化檢測機器人，是一種新型的管道檢測機器人，除具備傳統檢測機器人的全部功能外，還能夠在檢測時進行管道尺寸測量、缺陷尺寸測量、管道斷面變形量計算、管道斷面沉積量計算。
檢測完成后，通過分析軟件，可以生成符合多種標準的檢測報告。除標準檢測報告要求的內容外，還能夠輸出管道變形量圖、管道沉積圖、管道尺寸色譜圖、管道三維模型。
其中管道變形量圖，橫坐標是管道的位置，縱坐標是管道的變形量，通過該圖，可以顯示出管道任一位置的變形量，同時獲取最大變形量。
管道沉積圖，橫坐標是管道的位置，縱坐標是管道的沉積量，通過該圖，可以看出管道任一位置的沉積高度，直觀得到過水?dāng)嗝鎿p失率。
管道尺寸色譜圖，橫坐標是管道的位置，縱坐標是管道圓周的展開圖，通過該圖，可以看出缺陷的尺寸、形狀等。
管道三維模型，是根據現場采集的數據，通過軟件分析，得到管道的三維模型。在三維模型中，可以對各種尺寸、缺陷等進行精確的量測。
管道3D量化檢測機器人，其核心功能是量化。在采集環節、數據分析、3D模型上均可以實現不同程度的量化。應用于需要對管道進行量化的各種場景。如排口尺寸調查、修復設計時變形量的獲取、清淤工程量計算等。
